宾采尔TH6D线激光

焊缝跟踪传感器 TH6D

完美的焊接导向 ...

在焊接过程中使用 TH6D 进行光学焊缝跟踪可实现完美的焊缝：通过使用激光线和摄像头，可对组件和焊缝进行记录，从而实时校正焊缝路径。无接触并且不依赖于系统和工艺，该方法适用于所有标准的焊缝形状和材料类型。

顶级的焊接技术 ...

满足越来越高的产品要求、不断提升工作效率并保持竞争力的唯一途径是利用最先进的生产系统。

新的技术发展和完美协调的系统解决方案有助于改进自动化工艺，例如光学焊缝跟踪传感器 TH6D 和 ABICOR BINZEL 的一系列产品。

通用、精确并且不敏感 ...

光学焊缝跟踪传感器 TH6D 是一种创新的系统解决方案，在自动化焊接领域适合多种应用。该传感器采用非常坚固的设计，由于使用了集成的入射光过滤器，可保证稳定的运行，即使非常靠近焊件。高性能的信号评估可确保可靠的焊缝导向，特别是反射表面。

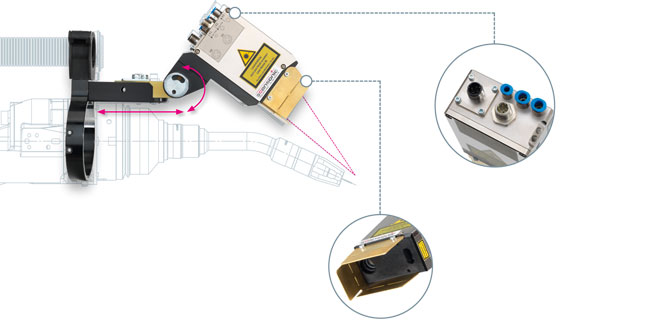

系统概览:

显著优势:

通用性

• 适用于所有的标准焊缝形状

• 适用于所有的标准表面，尤其是反射和高光泽表面，例如铝材或不锈钢材料

• 可提供与知名制造商生产的机器人控件相连接的接口

精确

• 由于使用了三线激光器，可精确识别焊缝并确定传感头与焊缝的对准

• 高于平均水平的过程可靠性，即使具有严格的焊缝跟踪要求

• 较高的测量数据记录稳定性

• 可实时纠正

不敏感

• 防护玻璃集成式空气吹洗，可提供飞溅防护，传感器采用空气冷却

• 防飞溅外壳

• 采用光学过滤器，可防止虚假的测量结果

• 可防止电场造成的故障

•











  技术数据

  技术数据




  测量线:	3
  工作距离:	150 mm
  测量速率:	60 – 240 Hz
  尺寸 (W x H x D):	70 x 40 x 100 mm
  工作温度:	10ºC - 45ºC
